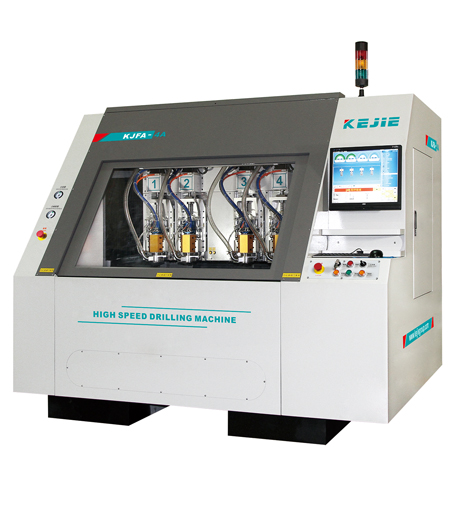

KJFA-4A高速四軸鉆孔專機
產品特點：
- 采用花崗巖床身，結構穩定性好
- 夾具模塊化定制設計，一機多用
- 自動門設計，效率更高
- 配置光柵保護，具備更高的安全性
加工材料：
PCB板材、復合材料（塑料）
應用范圍：
3C 產品外殼平面或圓弧面的鉆孔加工，PCB板材的鉆孔加工
標準配置：
- 氣浮主軸
- 交流伺服電機
- 精密滾珠絲杠、導軌
- 光柵尺
- 自動防護門
- 激光對刀儀
- 穩變壓器
- 主軸冷卻系統
- 干燥機
- 吸塵罩
- 刀庫
選配部件：
- 產品治具（可選平面鉆孔或360度旋轉鉆孔夾具）
項目 | 機床技術參數 |
X/Y/Z軸行程 | 290/550/50mm |
加工單元數 | 4個 |
主軸功率/最高轉速 | 160000rpm |
X/Y/Z 最大移動速度 | 35/35/30 m/min |
X/Y/Z 最大加工速度 | 1.2/1.2/3 m/min |
定位精度 | 0.005mm |
重復定位精度 | 0.0025mm |
刀盤容量 | 4把 |
機床重量 | 5000kg |
機床外形尺寸 | 2095 X 1850 X 2155mm |
電源電壓 | 三相交流 380V±5% 50Hz |
